骨欠損の補填材や歯科修復材の機能を向上―抗菌性と骨形成促進機能を両立させた生体材料向けガラスを開発―

国立研究開発法人 産業技術総合研究所／中部大学／大阪大学／名古屋工業大学

本研究のポイント

〇　オルト四面体のみで構成される生体材料向けMgO-ZnO-P₂O₅-SiO₂系ガラスを開発
〇　亜鉛イオンの適度な溶出により優れた抗菌活性と骨形成促進機能を両立
〇　骨形成関連遺伝子の発現を向上する生体適応材料として期待

研究概要

国立研究開発法人 産業技術総合研究所（以下「産総研」という）マルチマテリアル研究部門 李 誠鎬 主任研究員は、中部大学 工学部応用化学科 櫻井 誠 教授、大阪大学 大学院工学研究科 中野 貴由 教授、名古屋工業大学 春日 敏宏 名誉教授と共同で、抗菌性と骨形成促進機能を両立する生体材料向けガラス（以下「生体用ガラス」という）として、MgO-ZnO-P₂O₅-SiO₂系ガラスを開発しました。

生体用ガラスは、体内に入れると骨や生体組織と直接結合する生体活性を示し、骨欠損の補填材や歯周病治療用の材料、知覚過敏ケア用の材料として実用化されています。生体用ガラスのうちリン酸塩を主成分とするリン酸塩ガラスは、多様な元素を導入可能であり、その元素を無機イオンとして溶出して細胞機能を活性化することができます。一方で、無機イオンの供給が過剰な場合には細胞機能を阻害する可能性があります。無機イオンのうち、亜鉛は、骨形成に関わる生体必須微量元素として、また抗菌性を示す元素として知られていますが、細胞に対して毒性を示す可能性があり、亜鉛イオンを活用した生体材料を開発する際には、その溶出挙動を厳密に制御する必要があります。

今回、ガラス網目構造を形成する構成要素として亜鉛を用い、その溶出量を制御して、優れた抗菌性と骨形成促進機能を両立するMgO-ZnO-P₂O₅-SiO₂系ガラスを開発しました。従来のリン酸塩ガラスは、リン酸塩のPO₄四面体同士が酸素の共有結合を介した長い鎖状構造の骨格を持ちますが、今回開発したガラスは、酸素の共有結合による長い鎖状構造を含まない独特なガラス網目構造を持っています。本研究成果は、亜鉛やその他の成分がガラスから溶出することで、骨形成に関連する遺伝子の発現量を向上させることができ、新たな生体適応材料の開発への貢献が期待できます。

なお、この研究成果の詳細は、2025年9月6日（中央ヨーロッパ時間）に「Advanced Healthcare Materials」に掲載されました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

下線部は【用語解説】参照

開発の社会的背景

生体材料とは、生体と直接接触して治療や修復、機能補助を目的として用いられる材料であり、1960年代から1970年代にかけて生体に埋植しても有害作用をもたらさない生体適合材料が開発され、1980年代からは生体活性材料と生体吸収性材料が主に研究されてきました。近年では細胞活性化による組織再生機能を持つ材料の開発が盛んになっています。中でも生体用ガラスは、生体と直接接触することで、細胞を活性化して骨形成を促進する作用がある無機イオンを溶出するため、骨欠損の補填材や歯科修復材などに利用されてきました。

生体用ガラスのうちリン酸塩を主成分とするリン酸塩ガラスは、窓ガラスなど汎用的に用いられるケイ酸塩ガラスと比べ、多様な元素を導入可能です。ガラスに取り込んだ無機成分は、無機イオンとして溶出しやすく、優れた細胞活性化機能を示します。しかし、その量が過剰な場合は細胞機能を阻害することもあります。そのため、細胞機能を活性化する無機成分およびリン酸塩ガラスを母材とした生体用ガラスを作製するには、ガラスから溶出する無機イオンの量を厳密に制御する必要があります。

研究の経緯

産総研は、無機イオンによる細胞活性化機能を付与した生体用ガラスの創製に向けて、リン酸塩ガラスを母材とした生体用ガラスの開発を進めています。特に、導入する元素やガラス中での役割等を考慮してガラスの網目構造を適切に設計・制御することで、材料からのイオン溶出挙動を最適化した生体用ガラスの開発に取り組んでいます。

なお、本研究は日本学術振興会（JSPS）科研費（22K18201、23KK0272、24K22400）、二国間交流事業（120258813）、ガラス連合会およびニューガラスフォーラム ガラス研究振興プログラムの支援を受けています。

研究の内容

ガラスの骨格構造（ガラス網目構造）を形成する基本単位は、リン（P）やケイ素（Si）を中心に酸素（O）を4つの頂点とする、リン酸塩のPO₄四面体やケイ酸塩のSiO₄四面体であり、これらは網目形成成分と呼ばれます。一方、ナトリウム（Na）やカルシウム（Ca）などのアルカリ金属、アルカリ土類金属は、網目修飾成分と呼ばれ、リン酸塩やケイ酸塩の非架橋酸素に結合されます。

亜鉛（Zn）やマグネシウム（Mg）は、網目形成成分と網目修飾成分の両方の役割が可能ですが、制御せずにガラスに導入した場合には、ZnO₆やMgO₆の6配位構造となります。この構造はリンやケイ素より結合力が弱いので、ガラスの骨格構造を形成する網目形成成分とはならず、網目修飾成分として作用します。

今回開発したMgO-ZnO-P₂O₅-SiO₂系ガラス（SPG-CZ/-MCZ/-MZ）は、亜鉛とマグネシウムが、ZnO₄四面体、MgO₄四面体の形で、PO₄四面体やSiO₄四面体をつなげる役割をします。一般に、リン酸塩やケイ酸塩といった網目形成成分同士がつながらない場合、非常に結晶化しやすく、ガラスを作ることはできません。リン酸塩とケイ酸塩がガラス網目構造中に共存するガラスは作ることが難しく、どちらかの成分が極端に多い場合のみガラスを得ることができます。また、リン酸塩ガラスは、ケイ酸塩ガラスと比べ少ない網目形成成分の組成（少ないP₂O₅含有量）でもガラス化します。開発したガラスは、PO₄四面体やSiO₄四面体が互いにつながることなく独立に存在し、その間をZnO₄四面体やMgO₄四面体がつなげた構造になるため、リン酸塩とケイ酸塩の両方がガラス網目構造中に多数共存した構造となっています。

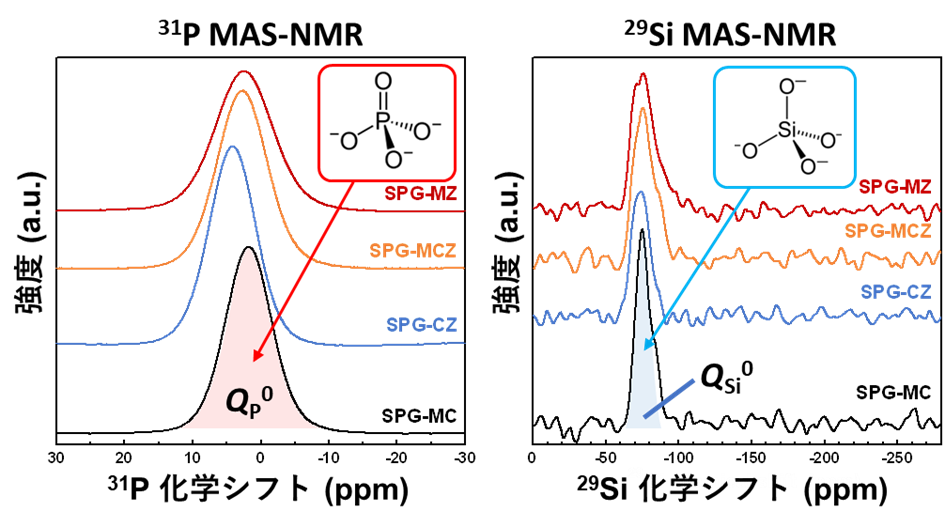

開発したガラス中で、PO₄四面体やSiO₄四面体が、互いにつながることなく、単独で存在するオルト四面体であることは、³¹P、²⁹Si固体核磁気共鳴分析（固体NMR）で確認しました（図1）。例えば、PO₄四面体が2個つながった構造がある場合は、³¹P MAS-NMRのピークが-10 ppm付近に、PO₄四面体がいくつかつながり鎖状構造を形成した場合は-20 ppm付近にピークが現れます。同じく、²⁹Si MAS-NMRでも、SiO₄四面体が2個つながった場合は-80 ppm付近に、鎖状構造になる場合は-85 ppm付近にピークが現れます。

今回は、亜鉛とマグネシウムに網目形成成分としての役割を担わせるため、ガラス骨格構造を形成するP₂O₅の含有量を極端に減少させ、PO₄四面体が互いにつながりにくい組成に制御しています。その結果、特に亜鉛とマグネシウムが同時に導入されているSPG-MZとSPG-MCZガラスは、PO₄、SiO₄、MgO₄、ZnO₄のオルト四面体のみでガラス網目構造が形成されました。

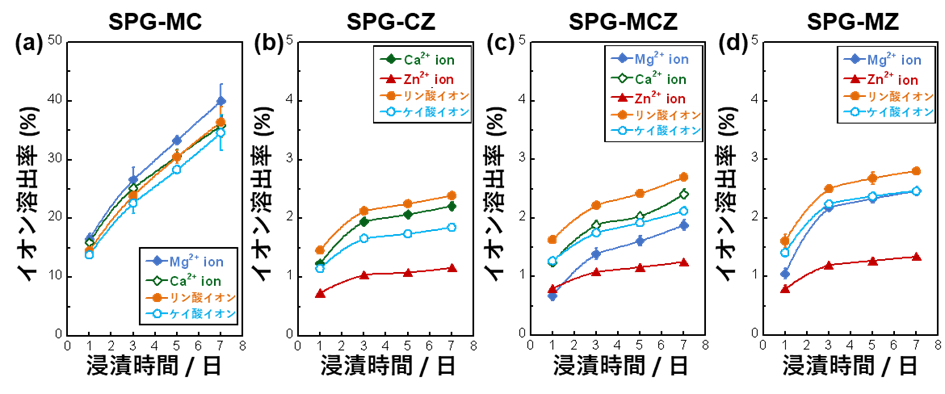

なお、ガラスに導入した亜鉛イオンは、優れた抗菌性・化学耐久性を発現させる利点がある一方で、生体中に過剰に溶出すると、細胞に対して毒性を示す場合もあります。このため、亜鉛を用いた生体材料を開発する際には、細胞に対して毒性を示さない範囲内に亜鉛イオン溶出量を制御する必要があります。今回開発したガラスに導入した亜鉛は、ZnO₄四面体としてリン酸塩やケイ酸塩を強くつなぐガラス網目形成成分であることから、亜鉛を含めたガラス中の各種イオンの細胞中への溶出が、大きく抑えられています。亜鉛を含有しない従来のオルト・ケイリン酸塩ガラス（図2（a）SPG-MC）は7日までに約40％のイオンが溶出するのに対して、今回開発した亜鉛を適量含有しているガラス（図2（b-d）SPG-CZ/-MCZ/-MZ）は、ガラス中の各種イオンに対して浸漬時間７日間までで溶出率3％以下と通常のガラスに比べて10分の1以下に抑えることができました。開発したガラス（SPG-CZ/-MCZ/-MZ）の亜鉛イオンの溶出量は0.08 mM以下であり、細胞増殖性を50％阻害する濃度である0.1 mMより低い値を示しました。また、ヒト骨芽細胞の増殖性評価により、溶出した亜鉛イオンによって、細胞毒性を示さないことを確認しました。

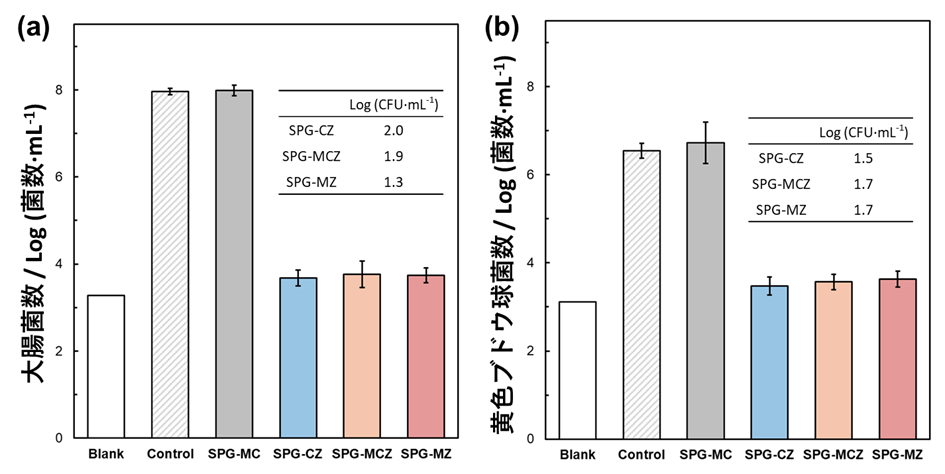

亜鉛イオンの抗菌性を確認するため、亜鉛含有ガラス存在下で、大腸菌、黄色ブドウ球菌をそれぞれ24時間培養した後の菌数を調べました（図３）。ガラスがなく菌のみで培養した場合の菌数（図中のControl）と比べ、2桁以上の菌数の減少が見られた場合に、抗菌性があると判断できます。亜鉛を含まないガラス（SPG-MC）はControlと同等の菌数を示しており、抗菌性がないことが分かります。一方、今回開発した亜鉛含有ガラス（SPG-CZ/-MCZ/-MZ）は、グラフ上では2桁以上の菌数減少に加え、装置でカウントできる下限（Blank: 細菌なしの培地のみで測定）に近い値を示していました。より詳細な菌数を求めるため、寒天培地上でのコロニー形成数をカウントした結果（図3 内表）、菌数を約6桁減少させる、優れた抗菌性を示しました。

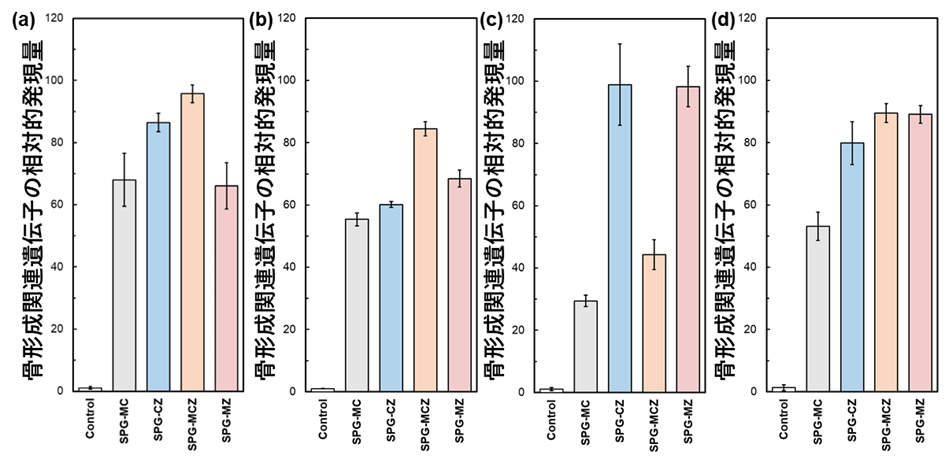

骨形成促進機能についても調べました。骨芽細胞が骨を作るまでの各段階において、初期にはI型コラーゲン（Col I）、中期にはアルカリホスファターゼ（ALP）、オステオポンチン（OPN）、後期にはオステオカルシン（OCN）が代表的に発現する遺伝子であり、これら遺伝子の発現量を測定することで、骨形成の促進効果を評価することができます。一般に比較対象より1.5倍以上の値を示すと、遺伝子発現が促進されたと判断できます。開発したガラス（SPG-CZ/-MCZ/-MZ）から溶出するイオンを含有した培地で培養したヒト骨芽細胞は、すべての骨形成関連遺伝子において、Control（骨形成が早くなる骨形成分化誘導培地を使用）と比べ、中期のALPと後期のOCNに対しては50倍以上の遺伝子発現量を示していました（図4）。さらに、亜鉛を含有するガラスにおいては、亜鉛を含まないガラスと比べ優位に高い遺伝子発現量を示していました。特に、骨形成後期に発現するOCNは、亜鉛を含むガラスが含まないガラスと比べ約1.8倍高い遺伝子発現量を示しました。これらの結果は、開発したガラスが抗菌性と骨形成促進効果を両立することを示すものであり、導入した亜鉛が適度な濃度で溶出するような、ガラス網目構造が設計できたことを示しています。

今後の予定

今後は、開発したガラスの抗菌性と骨形成促進効果を活用し、歯科用材料や組織工学に向けた細胞足場材料の開発を行います。

論文情報

掲載誌：Advanced Healthcare Materials
タイトル：Preparation of Bifunctional Orthosilicophosphate MgO-CaO-ZnO-P₂O₅-SiO₂ Glasses: in vitro Evaluation of Antibacterial Activity and Osteoblast Gene Expression Behavior
著者名：Sungho Lee*, Hayato Asano, Makoto Sakurai, Takayoshi Nakano, and Toshihiro Kasuga
DOI：10.1002/adhm.202502546

用語解説

細胞機能
細胞が材料表面で示す接着、増殖、分化、などの生理的活動を指す。これらの機能は生体材料の組織修復に重要な役割を果たす。
　
ガラス網目構造
一般的に網目形成成分（SiO₂やP₂O₅等）がつながった長い鎖状構造により形成されるガラスの骨格構造。

長い鎖状構造
リン酸塩のPO₄四面体やケイ酸塩のSiO₄四面体が頂点の酸素を共有しながらつながり、鎖状を作る構造。

生体適応材料
生体現象を材料主体で制御する生体材料。バイオアダプティブ材料とも呼ばれる。

架橋酸素・非架橋酸素
ガラス網目構造を形成するケイ酸塩やリン酸塩の四面体の頂点にある酸素のうち、ガラス網目構造を形成するために隣り合った四面体と共有する酸素を架橋酸素、共有しない酸素を非架橋酸素という。

オルト四面体
架橋酸素を持たない網目形成成分で、四面体1個が構成単位となったもの。

固体核磁気共鳴分析（固体NMR）
ガラスの骨格構造を形成するリン酸塩やケイ酸塩の結合状態を解析する手法の一つ。NMRはNuclear Magnetic Resonanceの略。固体を測定する場合は、サンプルの方向依存性を打ち消すため、54.7度サンプルを傾けた状態で高速回転させ測定する手法で、マジック角試料回転（Magic Angle Spinning, MAS）核磁気共鳴分析（MAS-NMR）と呼ばれる。

CFU
コロニー形成単位（Colony Forming Unit）の略で、細菌を培養した際にできるコロニーの数を数え、生きている細菌の数を推定する単位。本研究では、菌数とCFUは同じ意味を表す。

組織工学
生体組織の再生や修復を目的に、細胞・生体材料・工学技術を融合させた学問分野。人工的に組織を作り、臓器の機能回復を目指す。

細胞足場材料
細胞が接着・増殖・分化するための構造体を提供する生体材料。

お問い合わせ先

国立研究開発法人 産業技術総合研究所
https://www.aist.go.jp/
ブランディング・広報部　報道室　E-mail: hodo-ml[at]aist.go.jp

中部大学
https://www.chubu.ac.jp/
入試・広報センター　chubu-info[at]fsc.chubu.ac.jp

大阪大学 工学研究科
総務課 評価・広報係  kou-soumu-hyoukakouhou[at]office.osaka-u.ac.jp

名古屋工業大学
https://www.nitech.ac.jp/
企画広報課　pr[at]adm.nitech.ac.jp

＊[at]を@に置換してください。
